电力电缆分布式光纤测温装置

一、系统简介

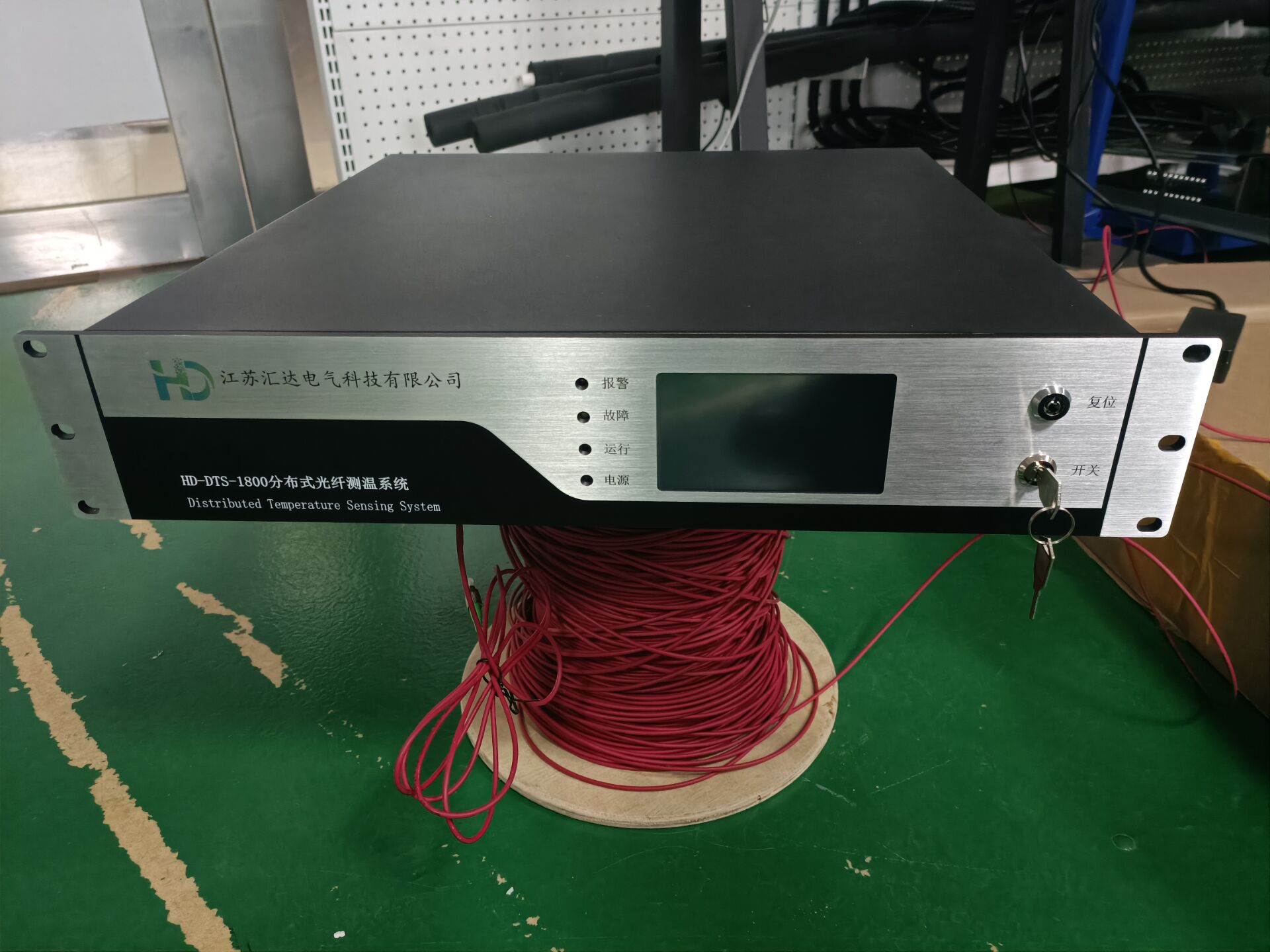

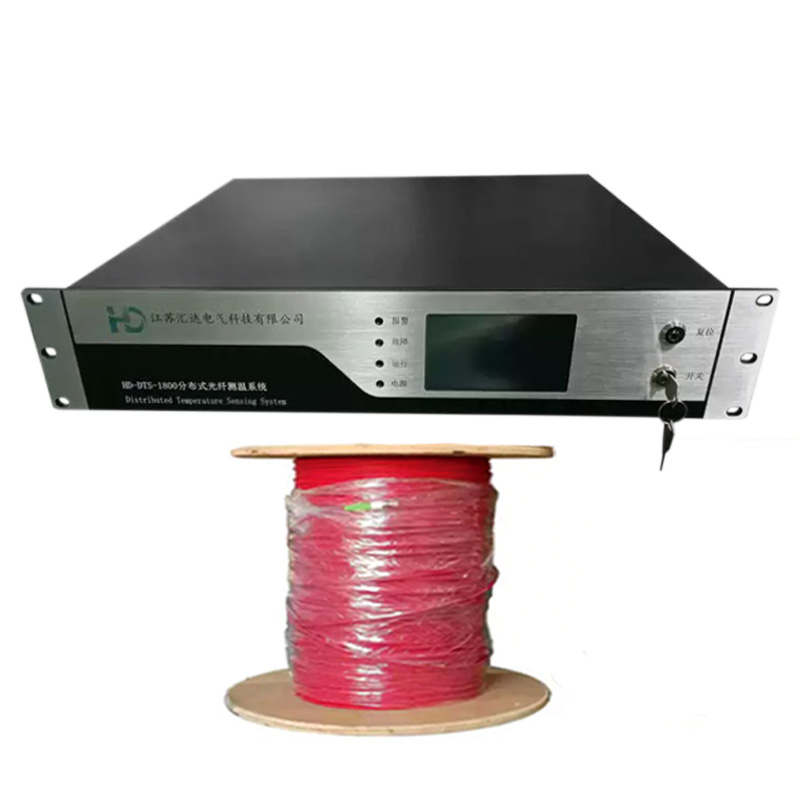

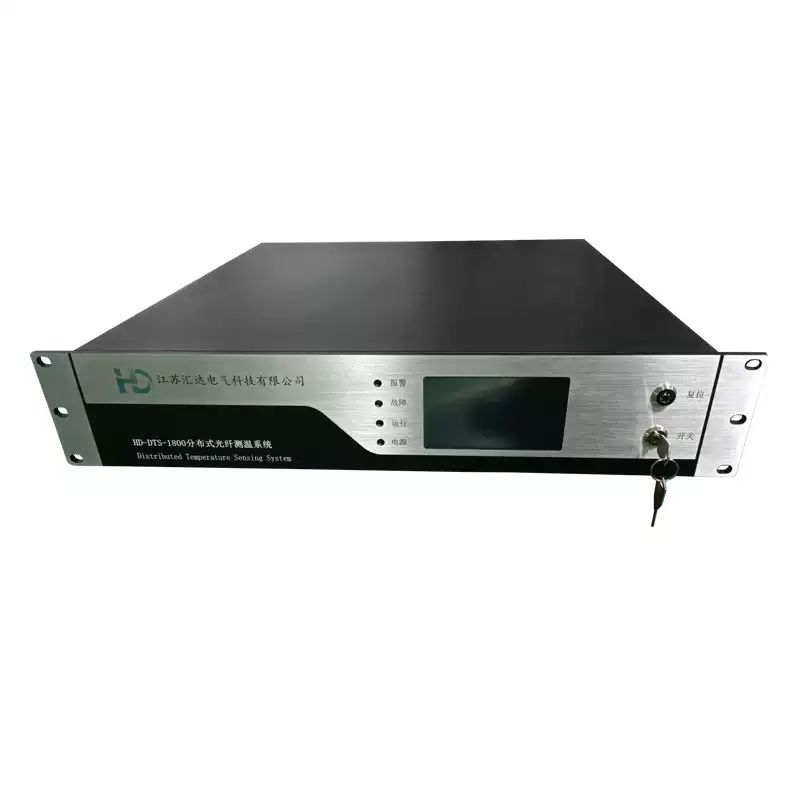

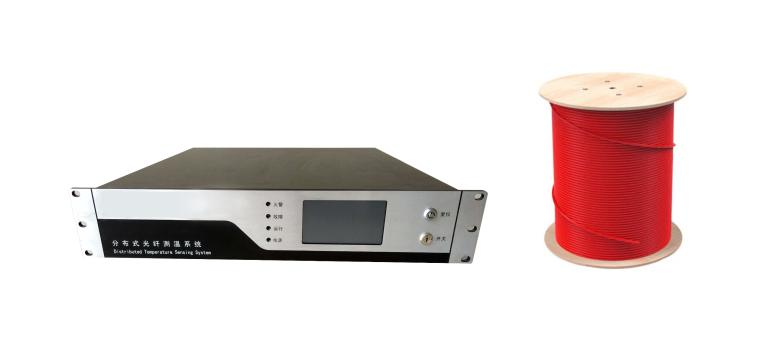

HD-DTS-1800分布式光纤测温系统 是一款连续分布式光纤温度传感系统（DistributedTemperature Sensing System，DTS），它采用先进的 OTDR 技术和 Raman 散射光对温度敏感的特性，探测出沿着光纤不同位置的温度变化，实现真正分布式的测量。线型光纤差定温火灾探测器除了及时预警火灾隐患外，还能精确定位火灾发生位置。作为一种成熟的分布式测温手段，线型光纤差定温火灾探测器具有测量距离远、测量精度高、响应速度快、抗电磁干扰、适于易燃易爆等危险场所等优点，可广泛应用于高压电缆在线监测、电力载流量分析、交通隧道火情监测、油气储罐火情监测、输煤皮带火情监测、大坝渗漏监测等领域。

二、测量原理

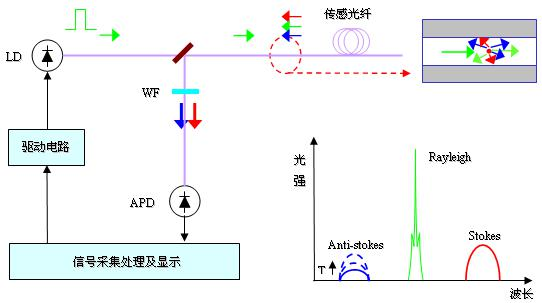

DTS 的温度测量基于自发拉曼 Raman 散射效应。大功率窄脉宽激光脉冲 LD 入射到传感光纤后，激光与光纤分子相互作用，产生极其微弱的背向散射光，散射光有三个波长，分别是 Rayleigh（瑞利）、anti-stokes（反斯托克斯）和 stokes（斯托克斯）光；其中 anti-stokes 温度敏感，为信号光；stokes 温度不敏感，为参考光。从传感光纤背向散射的信号光经再次经过分光模块 WF，隔离 Rayleigh 散射光，透过温度敏感的 anti-stokes 信号光和温度不敏感的 stokes 参考光，并且由同一探测器（APD）接收，根据两者的光强比值可计算出温度。而位置的确定是基于光时域反射 OTDR 技术，利用高速数据采集测量散射信号的回波时间即可确定散射信号所对应的光纤位置。

三、系统特点及功能

DTS 分布式光纤测温系统具有如下技术优势：

• 快速性

系统测温、定位速度非常高。为了提高测量时间，采用了高速微弱信号处理技术优势，单次测量时间*短为 3s，响应速度快。

• 分布特性

  分布式光纤测温系统可提供连续动态监测长达十几公里范围内每隔 0.5 米各点的温度变化信号，可任意设置各级温度报警值。

• 先进性

该系统是目前性能指标*高、功能性*强、可靠性*高、技术*先进的分布式测温产品。关键器件优选国外进口高性能器件，核心算法经过严格测试。

• 准确性

该系统的典型温度分辨率达到 0.5℃，温度精度 1℃，空间分辨率*高达 0.5m。

• 灵活性

系统为实时在线监测方式；监测范围内任何一点的报警信号上传至火灾报警控制器的时间不大于 30秒；

监测系统提供的是一个连续的动态监测信号，系统可设置多级温度点报警即系统支持多级报警，如30℃初报警，40℃预报警，50℃采取措施等，并且可以根据环境不同进行报警点温度参数设定；具有差定温多种报警方式，并且报警参数可按客户需求进行分区设置，报警方式灵活。

• 兼容性

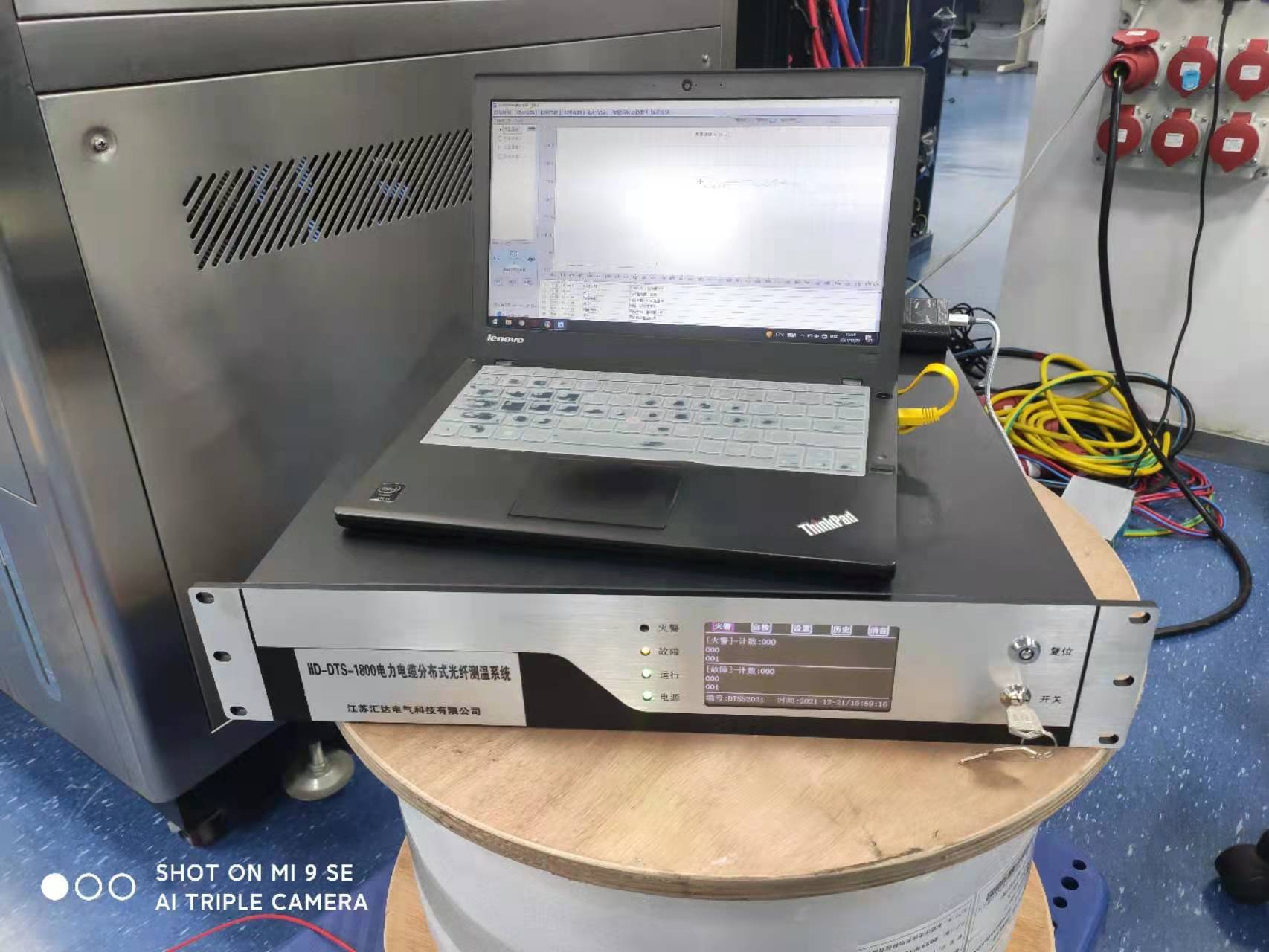

系统主机为开放通信协议，提供与工作站联接的通信接口，在中央控制室防灾报警工作站以汉化的图文方式显示温度曲线、报警位置、报警温度等全部信息；

系统可以通过 RS232、RS485、内置继电器、RJ45 或其它工业协议等输出形式与 PC、消防报警系统等其它控制设备进行联动，进行声光报警，信号输出准确、完整。

• 安全性

光缆分布式温度监测系统具备安全记录功能，可储存一年以内的历史数据，并可进行有效审核。单端操作，远程诊断，可通过局域网由专门工程师提供*低限度的系统远程诊断；如果光纤受损，DTS系统可以即时定位受损点，并通过光纤熔接机对其进行熔接，无需停止测量，这对于有效的实施在线监测是非常重要的；

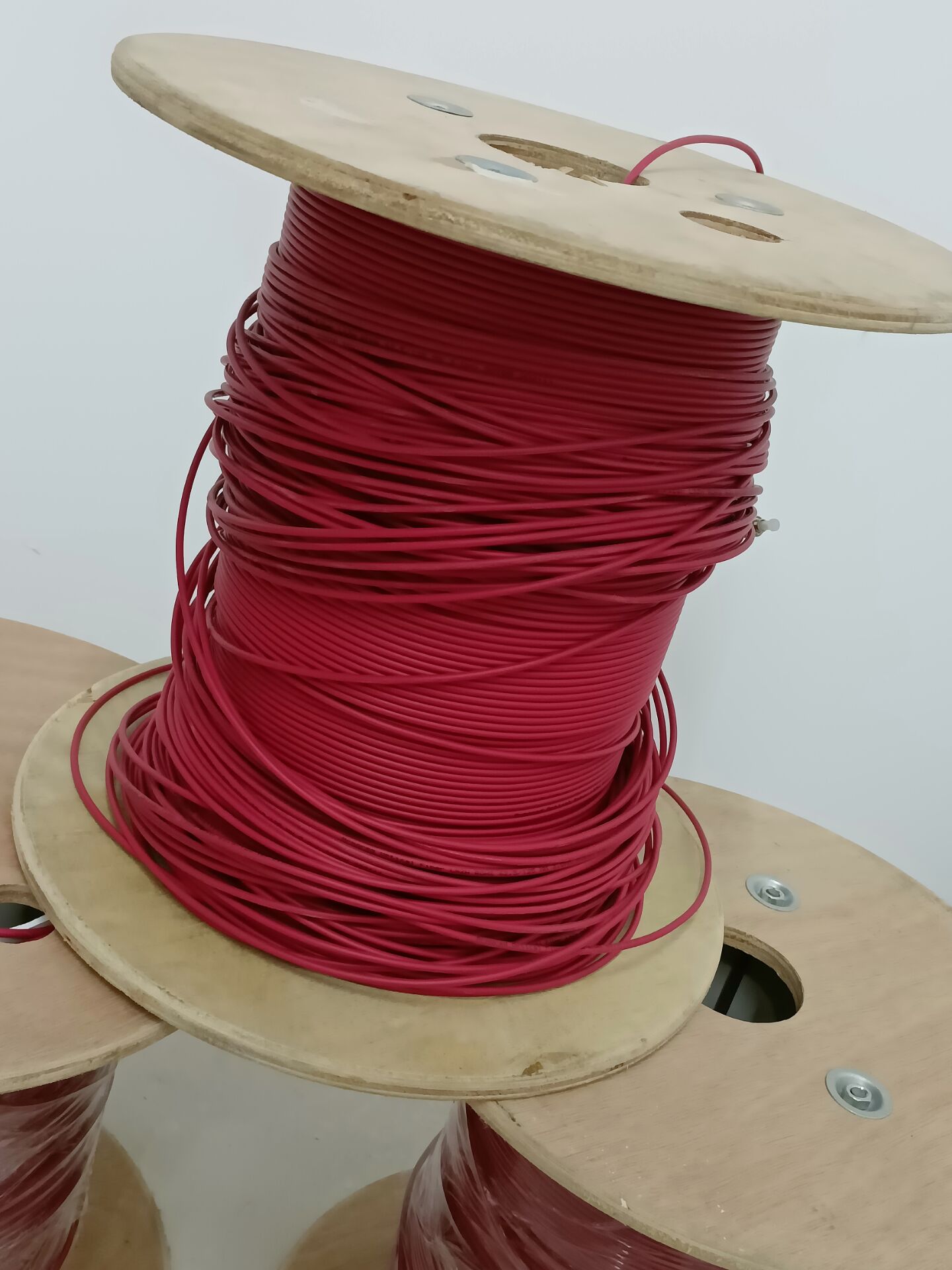

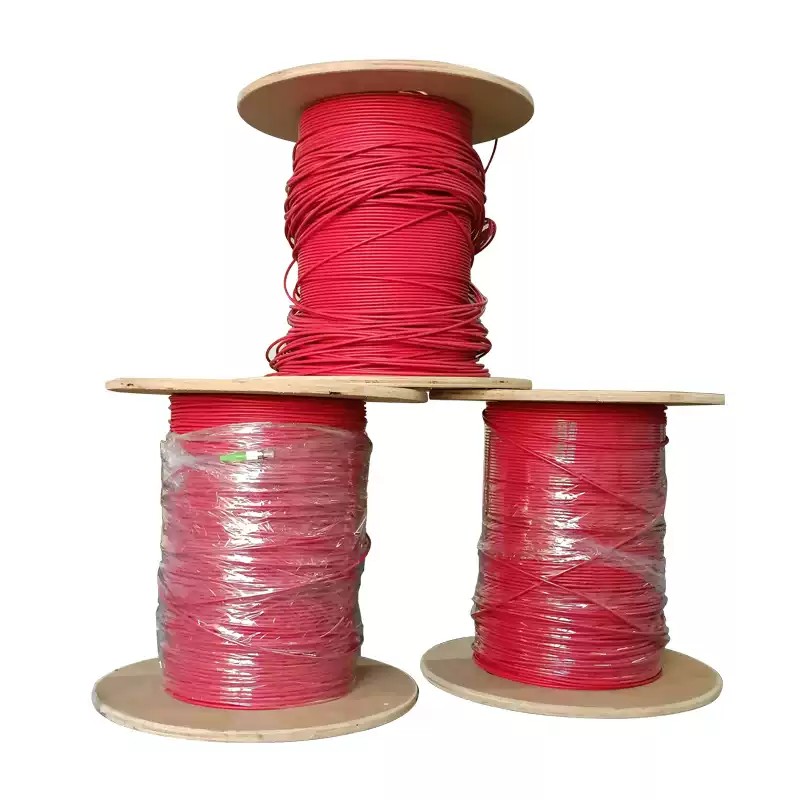

探测光缆本征安全，采用光信号,不会与动力电缆之间产生相互电磁干扰。

四、技术参数

☆ 技术性能：规格参数

☆ 光纤类型：多模光纤，单模光纤可选

☆ 测量距离：0~10km

☆ 测量通道：1/2/4/8

☆ 空间分辨率： 0.5-3m

☆ 采样间隔 ：0.25/0.5m

☆ 定位精度 ： 0.5~1m

☆ 测量时间 ： 典型 5s

☆ 温度测量范围 ：-100℃-550℃（取决于光缆）

☆ 温度测量精度 ：1℃

☆ 温度分辨率 ：0.1℃

☆ 定温报警动作温度：85℃（用户自主设置）

☆ 光纤接头 ：FC/APC

☆ 工作电源 ：12-36VDC，8W

☆ 操作温度 ：0-40℃

☆ 存储温度 ：-20℃-60℃

☆ 工作湿度 ： 0~95％R.H. 无凝露

☆ 通信接口：以太网，485，RS232，继电器

☆ 存储空间：2000 条报警记录，配合 PC 机无限存储
